Một hệ thống RFID bao gồm các thành phần cơ bản, đó là: đầu đọc thẻ RFID, thẻ RFID, ăng ten RFID và phần mềm quản lý. Vậy Ăng-ten RFID là gì? Có mấy loại ăng ten RFID? Lựa chọn ăng ten RFID như thế nào cho phù hợp?… Bài viết dưới đây của IT Nam Việt sẽ giúp bạn giải đáp thắc mắc trên một cách chi tiết và chính xác nhất.

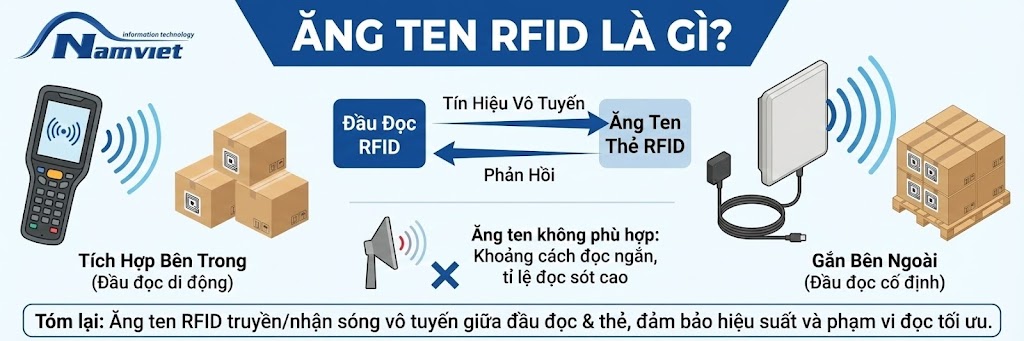

Ăng Ten RFID Là Gì?

Ăng ten RFID là thành phần quan trọng không thể thiếu trong hệ thống RFID, đóng vai trò truyền và nhận sóng vô tuyến, giúp đầu đọc RFID giao tiếp với thẻ RFID. Với các loại đầu đọc RFID di động, anten sẽ được tích hợp ngay bên trong đầu đọc. Trong khi đó, với các loại đầu đọc RFID cố định, ăng ten sẽ được gắn bên ngoài và kết nối với hệ thống đầu đọc qua dây cáp.

Nếu không có ăng-ten RFID, đầu đọc không thể phát ra tín hiệu đi xa và dĩ nhiên, cũng không thể nhận được phản hồi từ thẻ RFID. Một máy đọc RFID cao cấp nhưng sử dụng ăng-ten không phù hợp sẽ dẫn đến khoảng cách đọc ngắn, tỉ lệ đọc sót thẻ là rất cao, vùng phủ sóng bị nhiễu,…

Tóm lại, ăng-ten RFID là bộ phận đóng vai trò truyền và nhận sóng vô tuyến giữa đầu đọc và thẻ RFID, đảm bảo hệ thống vận hành hiệu quả, có phạm vi đọc tối ưu và hiệu suất đọc ổn định.

Phân Loại Ăng-ten RFID

Dựa theo nhiều tiêu chí khác nhau, người ta phân loại ăng ten RFID thành:

Phân loại ăng ten RFID theo chức năng

Gồm:

Anten RFID dạng tấm: RFID Panel Antennas là loại ăng ten RFID phổ biến nhất, thường có thiết kế hình vuông hoặc chữ nhật, có lớp vỏ nhựa và tấm kim loại ở mặt sau. Loại ăng-ten này thường có phạm vi đọc xa, từ 1 – 10 mét, tùy thuộc vào độ lợi, loại phân cực cũng như loại thẻ RFID được sử dụng trong hệ thống. Loại ăng-ten RFID này thường được gắn vào giá đỡ, sử dụng trong hệ thống RFID quản lý kho, RFID quản lý tài sản, RFID quản lý chuỗi cung ứng, RFID kiểm soát ra vào,…

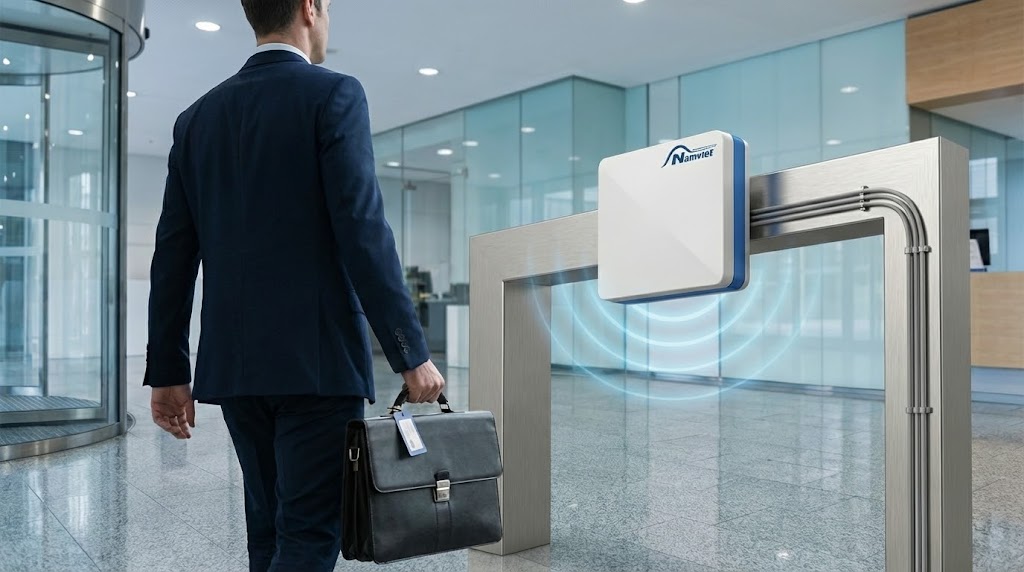

Anten RFID cổng (RFID Portal Antennas): Ăng ten RFID cổng thường được thiết kế hình chữ nhật hoặc hình vuông, lắp đặt ở cổng ra vào, có phạm vi đọc 3 – 4 mét. Loại ăng ten này thường được gắn ở cổng ra vào, khung kim loại hoặc gắn trực tiếp vào tường, được ứng dụng rộng rãi trong RFID quản lý tài sản, RFID quản lý tài liệu,…

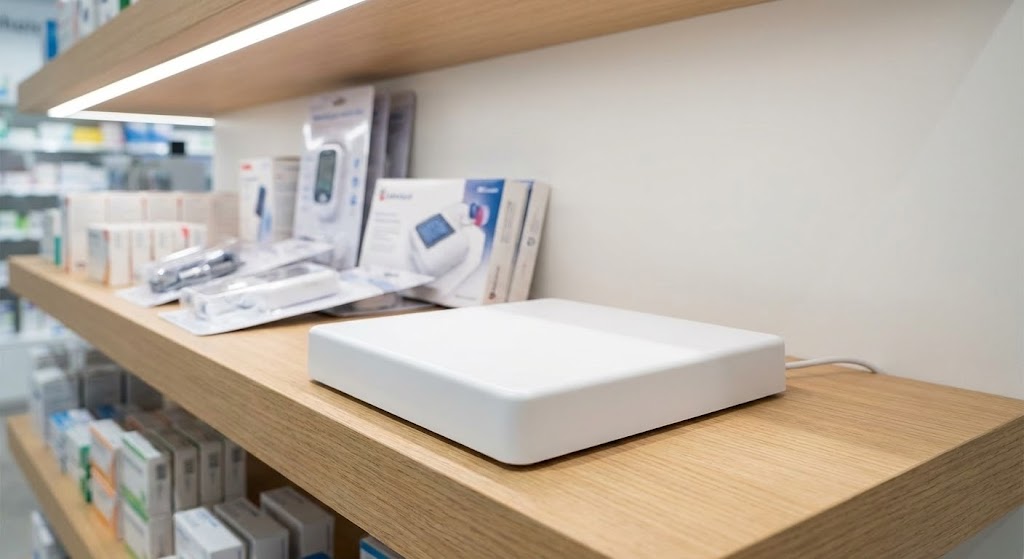

Anten RFID kệ (RFID Shelf Antennas): Ăng ten kệ cũng thường được thiết kế dạng hình vuông hay hình chữ nhất, kích thước cạnh khoảng 30cm, là loại ăng ten RFID trong nhà nên chỉ số IP chống nước khoảng IP52. Ăng-ten RFID này thường có phạm vi đọc khoảng 3m, được đặt trực tiếp lên mặt bàn, giá trưng bày, hay kệ, thường ứng dụng trong RFID quản lý trang sức, RFID quản lý y tế,…

Anten RFID trên mặt đất (RFID Ground Antennas): Ăng-ten RFID trên mặt đất thường có hình chữ nhật với khả năng chịu tải lớn, có lớp bảo vệ bằng nhựa, phạm vi đọc trung bình từ 3m trở lên, tùy từng loại thẻ và công suất đầu đọc RFID. Loại ăng ten này thường được sử dụng trong hệ thống RFID quản lý sự kiện, RFID quản lý thể thao,…

Anten RFID để bàn (RFID Desktop Antennas): Loại ăng-ten RFID này thường có kích thước nhỏ gọn, khoảng 7 – 15cm, phạm vi đọc ngắn chỉ vài cm, được sử dụng trong RFID quản lý thư viện, RFID kiểm soát ra vào,…

Phân loại ăng ten RFID theo thiết kế

Gồm:

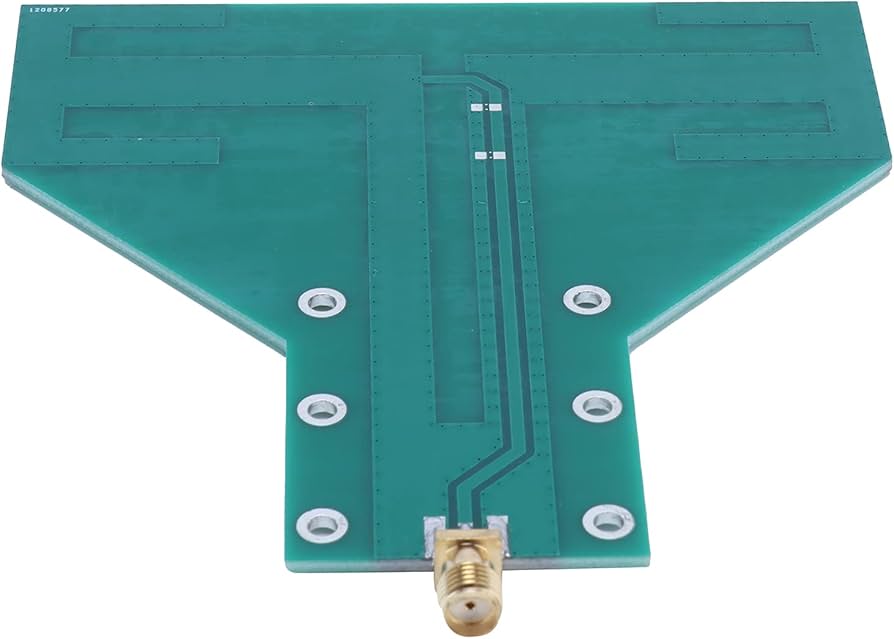

Ăng-ten RFID lưỡng cực (Dipole Antennas): Có thiết kế gồm 2 phần tử dẫn điện, thường là phân cực tuyến tính, đơn giản, hiệu suất tốt, được ứng dụng trong hệ thống RFID quản lý tài sản, RFID quản lý kho,…

Ăng-ten RFID đơn cực (Monopole Antennas): Có thiết kế 1 cực, nhỏ gọn, phù hợp với các ứng dụng RFID phạm vi đọc ngắn.

Ăng-ten RFID Patch (Patch Antennas): Có cấu trúc hình chữ nhật phẳng, sử dụng thiết kế dạng vi dải, thường là phân cực tròn, mỏng nhẹ, được ứng dụng cho các đầu đọc RFID cố định, hệ thống băng tải, cổng ra vào tự động,…

Ăng-ten RFID Yagi (Yagi Antennas): Bao gồm một phần tử dẫn động, một bộ phản xa và một hoặc nhiều bộ định hướng, thường được ứng dụng trong hệ thống RFID chấm công, hệ thống RFID thu phí tự động không dừng,…

Ăng-ten RFID vòng (Loop Antennas): Gồm một vòng dây hình tròn hoặc hình chữ nhật, thường được sử dụng cho các hệ thống RFID tần số thấp và RFID tần số cao, đặc biệt là RFID chống hàng giả.

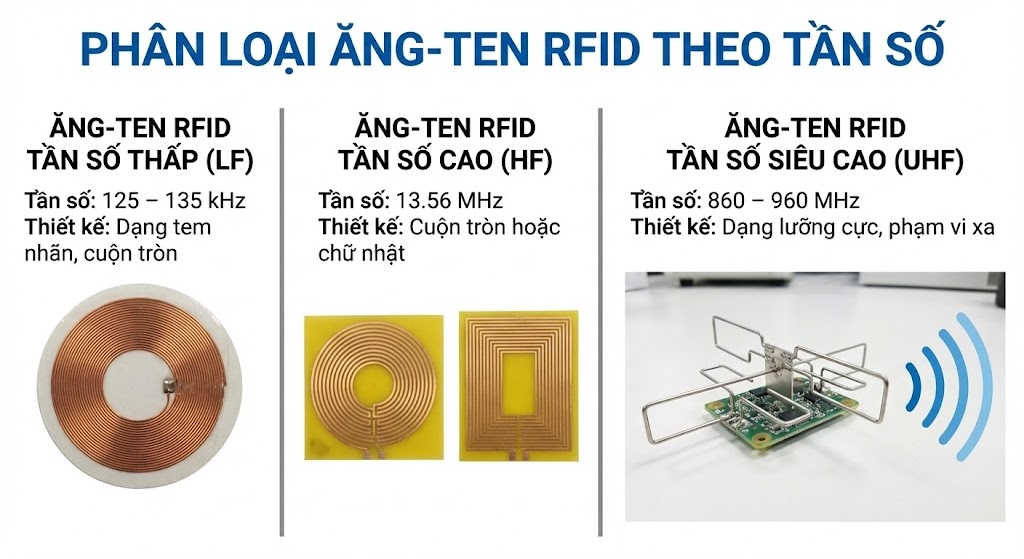

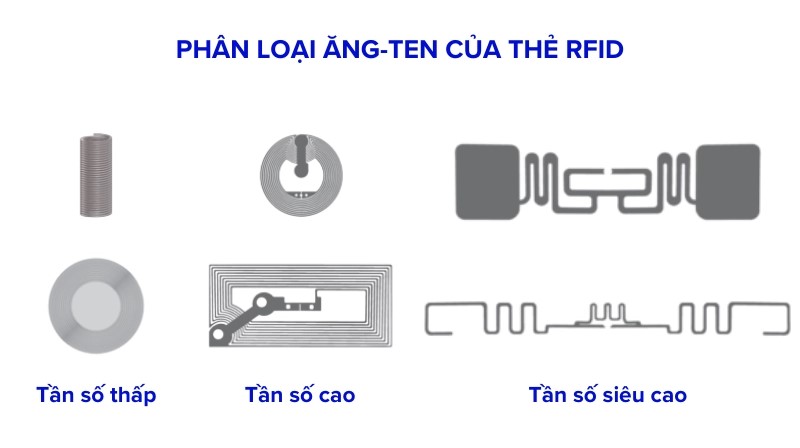

Phân loại ăng ten RFID theo thẻ RFID

Gồm:

Ăng-ten RFID tần số thấp, tần số hoạt động 125 – 135 kHz, thiết kế ăng-ten dạng tem nhãn RFID cuộn tròn.
Ăng-ten RFID tần số cao, hoạt động ở dải tần số 13,56 MHz, thiết kế ăng-ten dạng cuộn tròn hoặc hình chữ nhật.
Ăng-ten RFID tần số siêu cao, hoạt động ở dải tần số 860 – 960 MHz, phạm vi đọc xa, thiết kế ăng-ten dạng lưỡng cực.

Hướng Dẫn Cách Lựa Chọn Ăng-Ten RFID Phù Hợp

Như đã đề cập, việc lựa chọn ăng-ten RFID phù hợp là rất quan trọng, đảm bảo hiệu suất vận hành tối ưu cho toàn bộ hệ thống. Do đó, khi chọn ăng-ten RFID, bạn cần chú ý các điểm cơ bản sau:

Tùy vào nhu cầu sử dụng thực tế, các quy định của khu vực và các tiêu chuẩn quốc tế áp dụng để bạn chọn dải tần số RFID phù hợp.

Ăng-ten RFID có 2 loại phân cực, gồm phân cực tròn và phân cực tuyến tính, hãy lựa chọn đúng loại phân cực giúp tối ưu hóa phạm vi hoạt động của ăng-ten RFID.

Độ lợi của ăng-ten RFID là khả năng tập tủng năng lượng hiệu quả để truyền và nhận tín hiệu theo một hướng cụ thể. Theo đó, độ lợi ảnh hưởng đến phạm vi đọc và băng thông của ăng ten, độ lợi càng cao thì ăng-ten càng có khả năng định hướng tốt, phạm vi đọc dài hơn, khoảng cách phủ sóng tăng lên.

Khi lựa chọn ăng-ten, doanh nghiệp cần cân nhắc yếu tố môi trường, ưu tiên chọn ăng-ten RFID có tính năng chống nước, chống bám bụi.
Hãy lựa chọn kích thước ăng-ten RFID dựa vào diện tích ứng dụng thực tế của hệ thống.

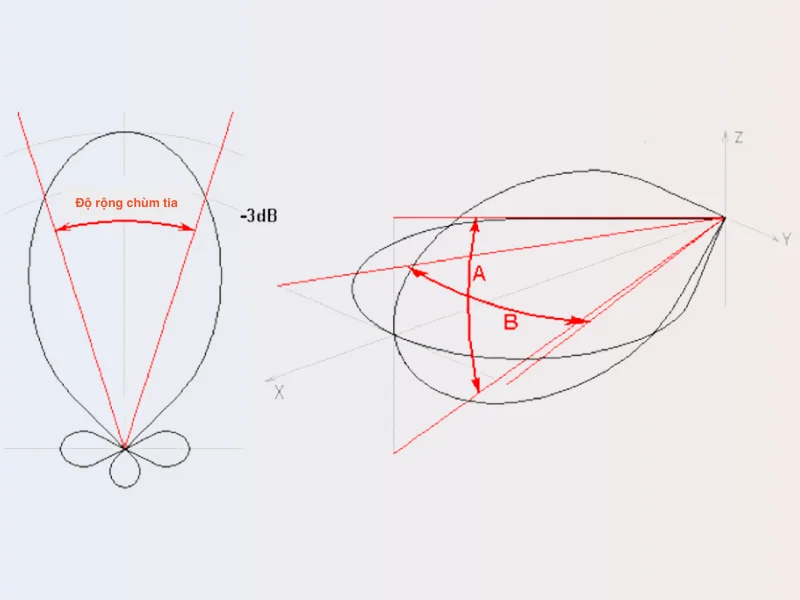

Độ rộng chùm tia ăng-ten RFID là vùng mà hầu hết công suất được bức xạ, độ rộng chùm tia rộng sẽ có phạm vi phủ sóng rộng hơn và phạm vi đọc ngắn hơn. Độ lợi càng cao thì độ rộng chùm tia càng nhỏ và ngược lại.

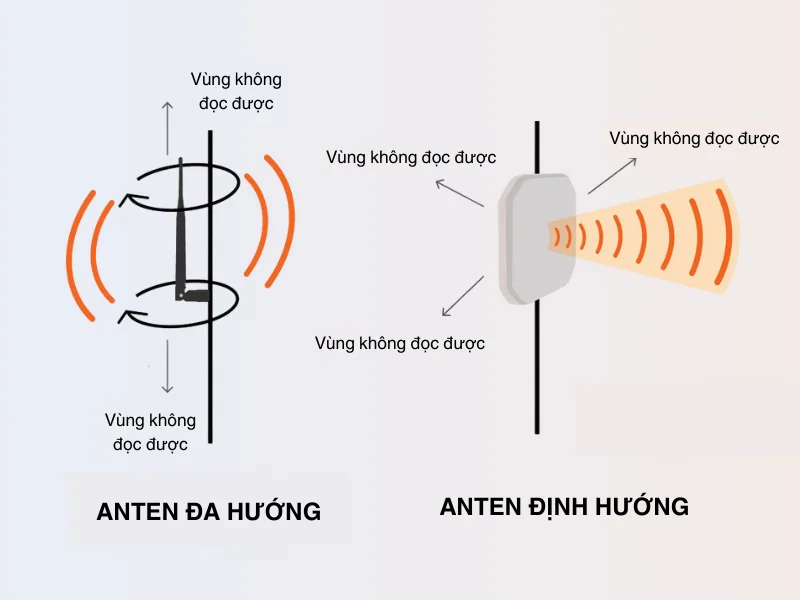

Hướng của ăng-ten RFID gồm ăng-ten định hướng và ăng-ten đa hướng, ăng ten định hướng tạo ra trường sóng hình nón, ăng ten đa hướng phủ ongs 360 độ trên một mặt phẳng.
